CTC 연속 전치 도체 라인

GRM 압연기 CTC 연속 전치 도체 라인은 안정적인 작동과 높은 정밀도를 자랑하며 속도 조정 및 맞춤형 구성을 지원하며 변압기, 신에너지 차량, 가전제품, 의료 및 항공우주 전기 분야의 정밀 와이어 생산에 널리 적용 가능합니다. 저희에게 연락하세요!

문의 보내기

제품 설명

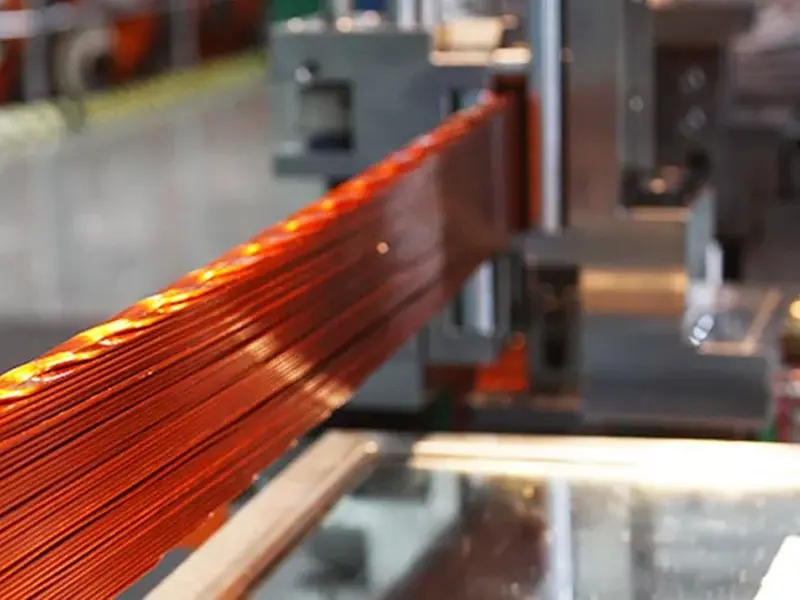

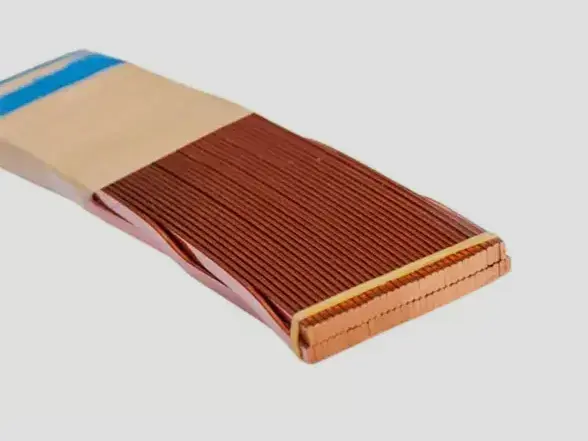

GRM Rolling Mill의 CTC 연속 전치 도체 라인은 냉간 가공된 무산소 평면 구리선을 절연 바니시로 코팅하고 절연지 및 기타 절연 재료로 포장하여 5~47개 가닥을 연속적으로 전치합니다. 그런 다음 도체는 작고 깔끔하게 배열된 직사각형 단면 도체 묶음으로 꼬여집니다.

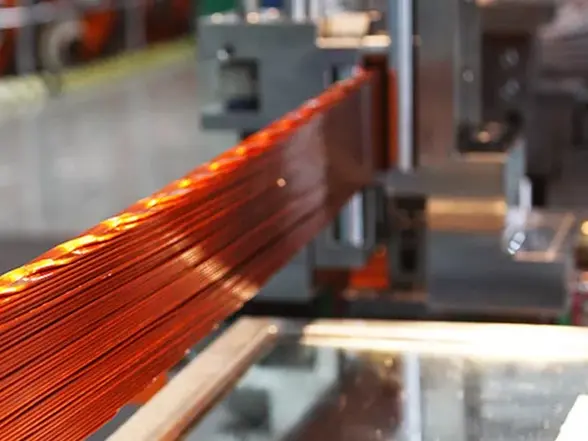

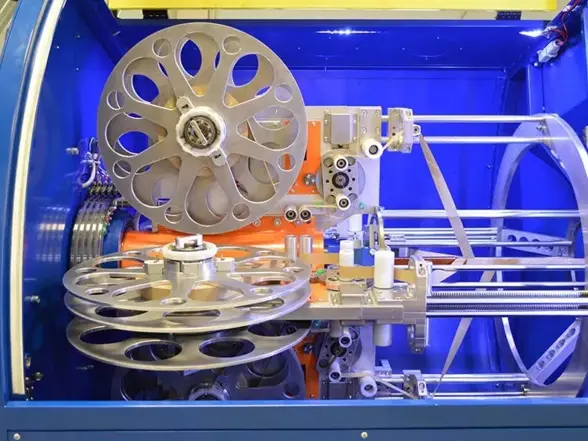

CTC Continuously Transposed Conductor Line

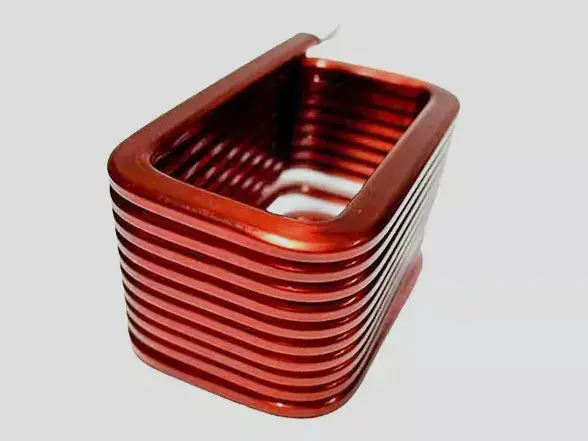

CTC Continuously Transposed Conductor Line for EV components

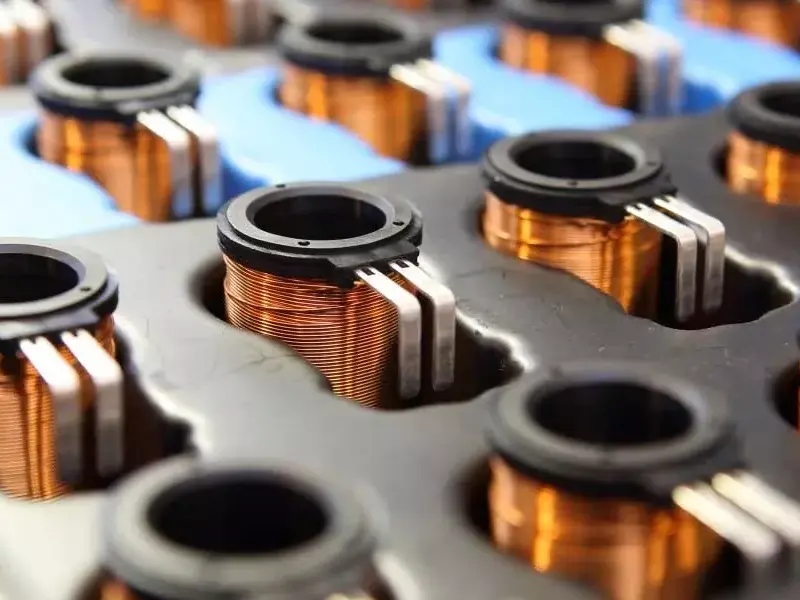

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

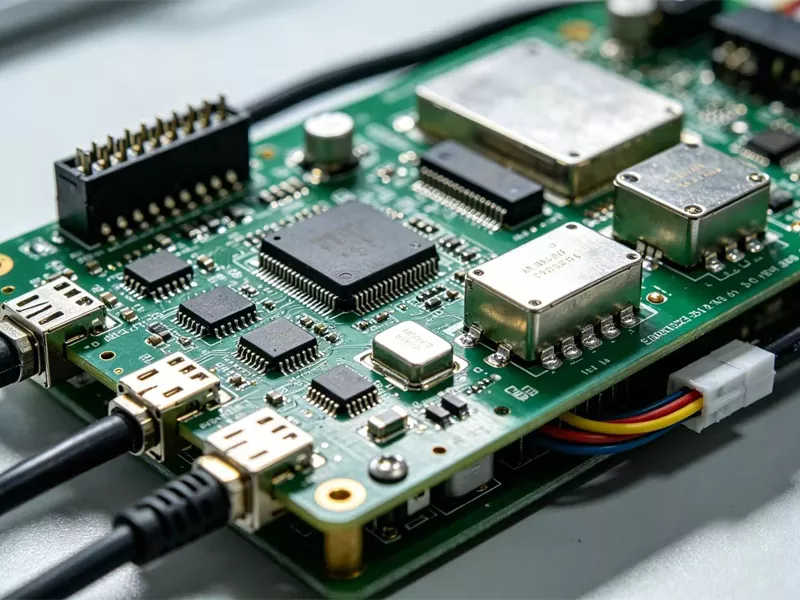

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

응용 산업

1. 변압기 권선

2. EV 부품

3. 가전제품

4. 의료기기

5. 항공우주 전기 어셈블리

주요 프로세스 흐름

페이오프→평행 가이드→정밀 전치→절연 랩핑(옵션)→테이크업

기술 사양

단일 도체 매개변수	최소	맥스
두께	1.15mm	3.15mm
너비	3.0mm	12.5mm
폭/두께 비율	3:1	8:1
에나멜 두께	0.08mm	0.18mm

CTC 도체 매개변수	최소	맥스
생산 속도	1m/분	15m/분
지휘자 수	5(홀수)	47 (이상)
높이(mm)	5.0	80.0
폭(mm)	6.0	26.0
조옮김 피치(mm)	20	280
높이/너비 비율	1:3	8:1
조옮김 푸시 속도	콜스팬=“2”	150회/분

주요 특징

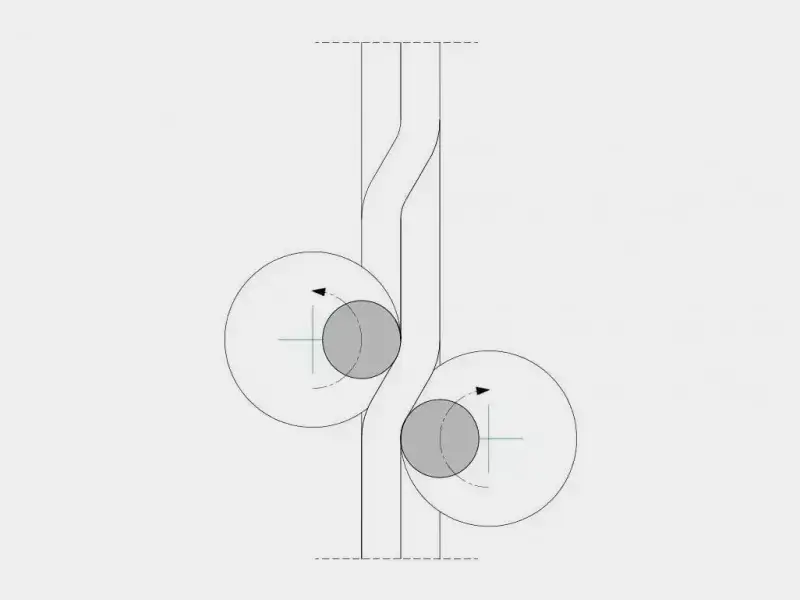

1. 안정적인 도체 정렬을 위한 정밀 전치 시스템

2. CTC 연속 전치 도체 라인은 에나멜 코팅된 평면 구리 도체와 호환될 수 있습니다.

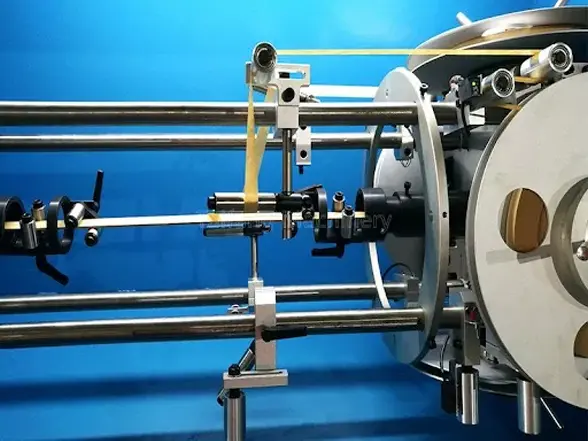

3. 선택적인 절연지 포장 장치

4. 서보 제어 장력 및 권선 시스템

기술적 장점

GRM 생산 시설은 다층 에나멜 코팅이 적용된 특수 자석 와이어를 처리할 수 있는 온라인 코팅 및 검사 시스템을 갖추고 있습니다. 동일한 시설 내에서 새로운 코팅 처리를 통해 전기 저항 성능이 향상되고 도체 표면 품질이 향상됩니다. 지속적인 온라인 모니터링을 통해 치수 일관성과 장기적인 운영 안정성이 더욱 보장됩니다.
