고정밀 마이크로 플랫 와이어 압연기

GRM Rolling Mill에서 개발한 중국 고정밀 마이크로 플랫 와이어 압연기는 의료용 전선, 전자 정보, 정밀 기기, 고급 커넥터 등의 분야에서 초미세 비철금속(순동선, 은도금/주석도금/니켈-구리선 등)의 박화 및 성형을 위해 특별히 설계된 고급 정밀 가공 장비입니다. 이 장비는 정밀압연, 지능제어, 고속생산이 일체화되어 극세 평와이어의 국내 대체 및 산업 고도화를 달성하기 위한 핵심 장비입니다.

문의 보내기

제품 설명

GRM 압연기는 극세 및 극세 비철금속 평선을 고효율 연속 가공하는 고급형 고정밀 마이크로 평선 압연기입니다. 치수 정확도, 표면 품질 및 기계적 특성 측면에서 전자 정보, 정밀 기기, 특수 케이블 및 극세 플랫 와이어(예: 순수 구리, 은도금/주석 도금/니켈-구리 와이어)용 고급 커넥터 산업의 엄격한 요구 사항을 충족하는 데 중점을 두고 정밀 압연, 지능형 제어 및 연속 생산을 통합합니다.

GRM 압연 공장의 이 내구성이 뛰어난 고정밀 마이크로 플랫 와이어 압연기는 의료용 와이어의 정밀 세선화 및 권선을 위해 특별히 설계되었으며, 최대 기계적 속도는 분당 1500미터로 0.04mm ~ 0.15mm 범위의 초미세 플랫 와이어를 안정적으로 생산합니다. 핵심 설계 목표는 생산 공정에서 극도로 높은 안정성, 뛰어난 치수 일관성, 장기간 중단 없는 작동을 달성하는 것이며 마이크로 플랫 와이어의 품질과 생산 능력을 향상시키는 핵심 장비입니다.

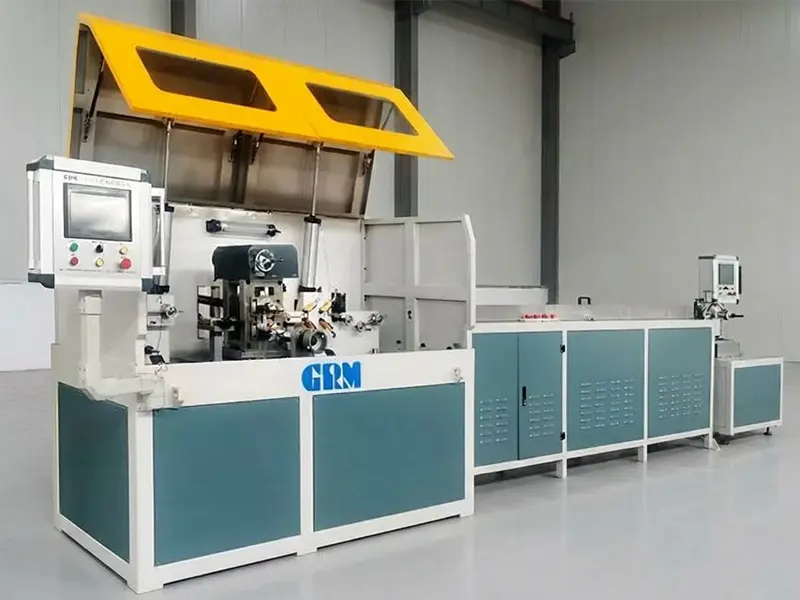

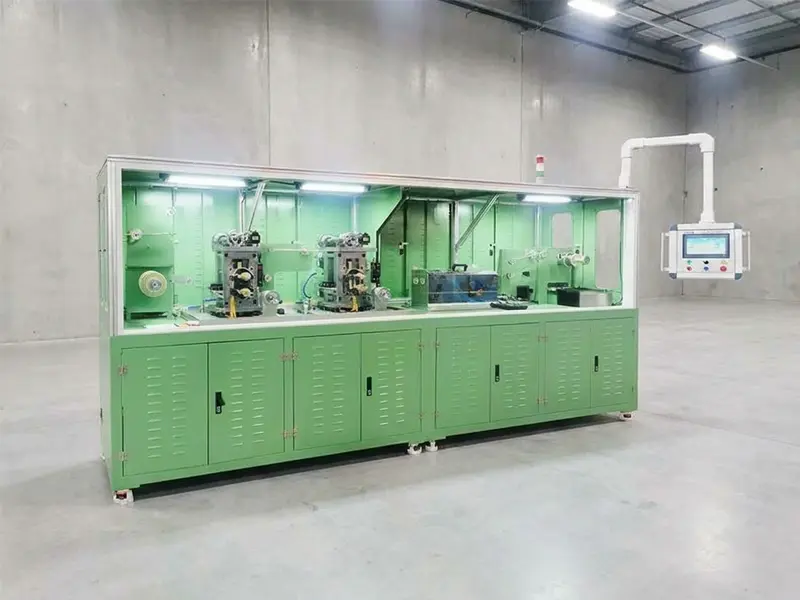

High-Precision Micro Flat Wire Rolling Mill

주요 장점

견고한 프레임과 정밀 롤러 시스템은 고속 압연 시 롤 변형을 최소화하여 미크론 수준(μm)의 두께와 폭 공차 제어를 달성합니다.

최적화된 공정 윤활 및 냉각 시스템은 밝고 손상되지 않은 와이어 표면을 보장하여 후속 전기 도금 또는 직접 적용에 필요한 높은 표준을 충족합니다.

와이어 권선 시스템은 서보 모터로 구동되어 권선 피치 및 역전 지점을 정밀하게 설정하고 권선 속도에 따라 자동 조정이 가능하여 깔끔하고 촘촘하게 권선되며 코일 붕괴 및 엉킴을 방지합니다.

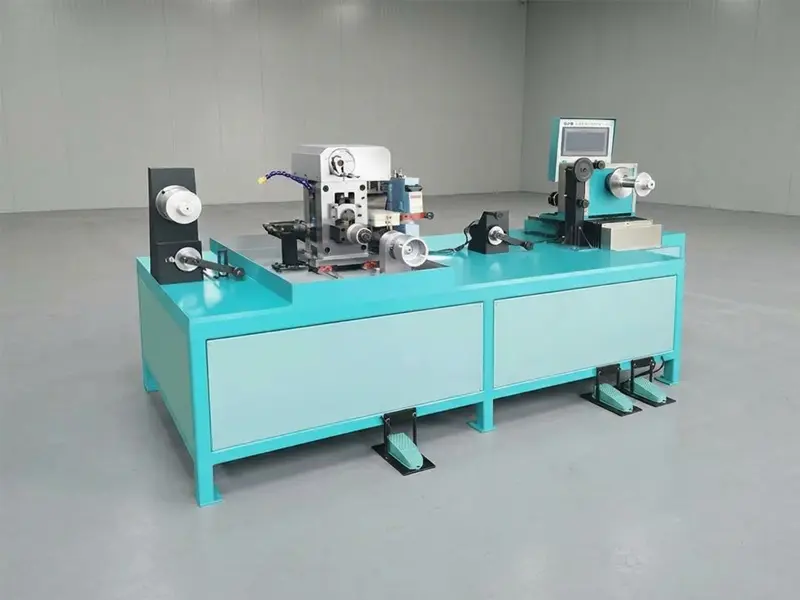

귀금속 압연기

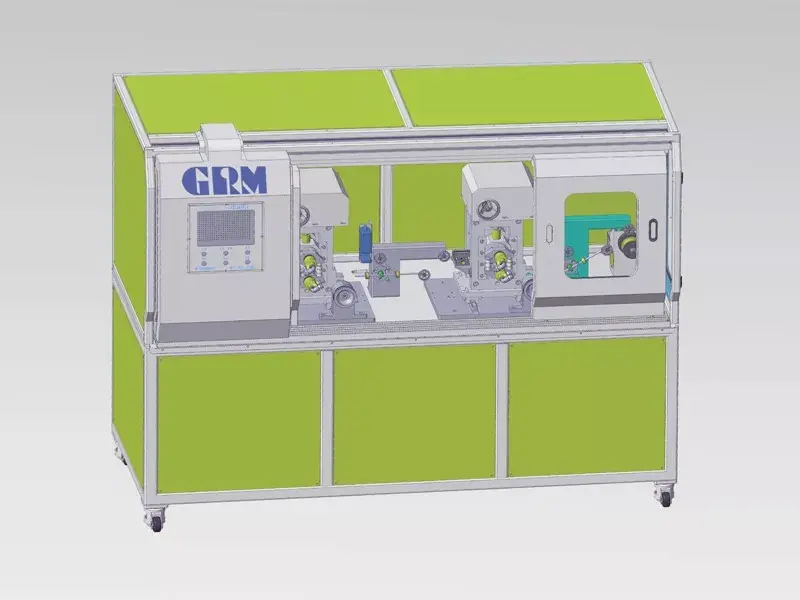

정밀 마이크로 필라멘트 쌍압연기

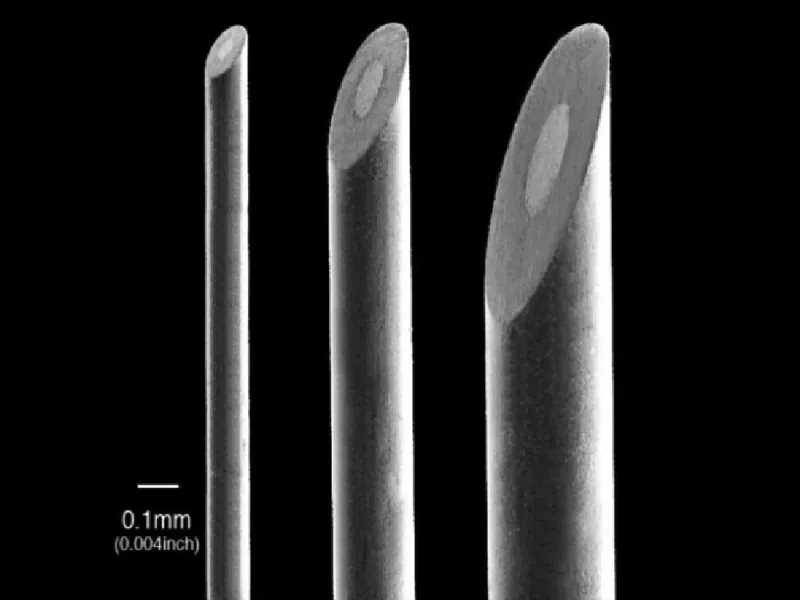

미세한 플랫 와이어

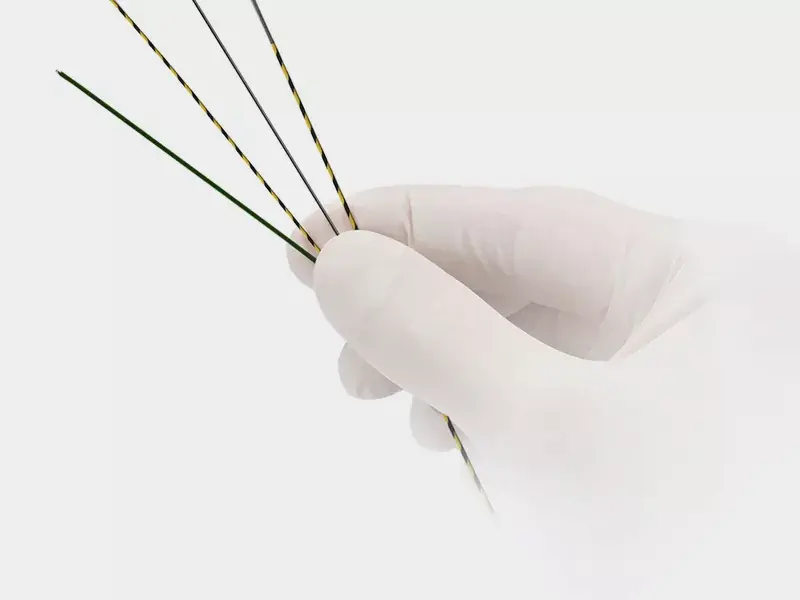

의료용 정밀 정밀 평선 압연기

기술적인 매개변수 요약

장비 적용	순동선, 은도금동선, 주석도금동선, 니켈도금동선의 연속인발연화용
입구 와이어 직경	Φ0.15mm-Φ0.7mm
완성된 와이어 직경	Φ0.04mm-Φ0.15mm
최대 와이어 속도	1500m/분
테이크업 방법	자동 더블 릴 논스톱 테이크업, 릴 자동 로딩 및 언로딩
와이어 배치 제어	서보 모터 제어, 적응형 조정
선택적 구성	인라인 연속 어닐링 기계

유연한 프로세스 구성 옵션

통합 인라인 어닐링 장치(옵션): 고정밀 마이크로 플랫 와이어 압연기는 압연 라인의 연속 어닐링 장치와 직접 통합되어 와이어의 즉각적인 연화 처리를 달성할 수 있습니다.

단련된 철사 직경: Φ0.04 -Φ0.15mm
최대 어닐링 속도: 1500m/min(압연 속도와 동기화)
최대 어닐링 전압: DC 60V

이러한 구성은 오프라인 어닐링 단계를 제거하여 2차 가공으로 인한 표면 산화 및 손상 위험을 줄이고 생산 공정을 단순화합니다.

GRM 압연기 고정밀 마이크로 평선 압연기는 단순한 가공기계가 아닌, 제품 경쟁력 강화와 린(Lean) 제조 실현을 위한 전략적 파트너입니다. 안정적인 고품질 출력, 매우 높은 생산 연속성 및 유연한 프로세스 적응성을 제공함으로써 고객이 효과적으로 단가를 절감하고 배송 주기를 단축하며 고급 마이크로 플랫 와이어에 대한 시장 수요에 신속하게 대응할 수 있도록 돕습니다.

GRM Rolling Mill은 특정 재료, 대상 사양 및 용량 요구 사항을 기반으로 맞춤형 솔루션과 포괄적인 기술 지원을 제공할 수 있습니다. 지금 문의하세요!
