              PV 부스바 리본 생산 라인
              • PV 부스바 리본 생산 라인PV 부스바 리본 생산 라인

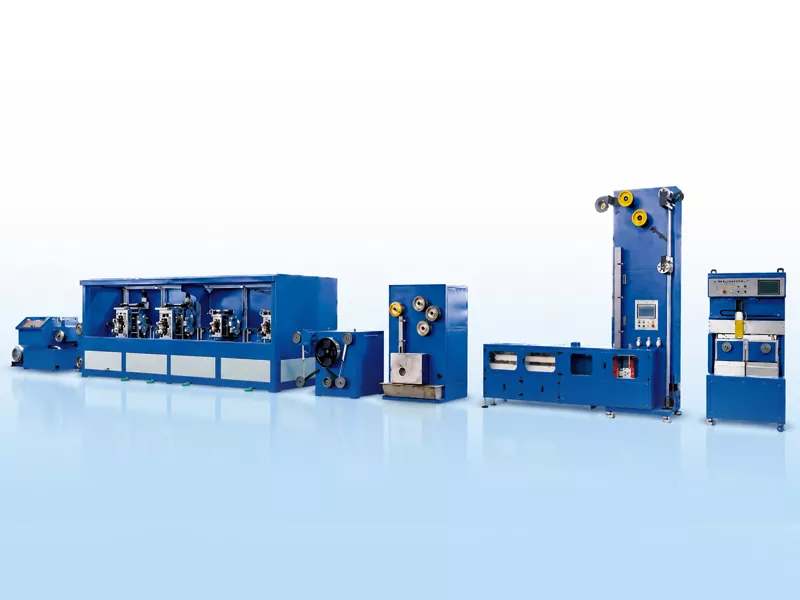

              PV 부스바 리본 생산 라인

              GRM PV 부스바 리본 생산 라인은 TU1 무산소 구리 원형 와이어를 고정밀 주석 코팅 평면 전도성 리본으로 연속 가공하도록 설계되었습니다. 이 라인은 PV 상호연결 리본, 버스바 리본, 반사형 버스바 리본 생산에 적합합니다.
              전체 라인에는 와이어 드로잉, 정밀 압연, 연속 어닐링, 플럭스 처리, 용융 주석 코팅 및 자동 테이크업이 통합되어 있습니다. 이는 PV 리본 제조업체가 폭과 두께 정확도, 주석 코팅 품질, 스트립 직진도 및 권선 일관성을 제어하는 ​​데 도움이 됩니다.
              GRM 부스바 리본 생산 라인은 길이가 약 26m, 폭이 3m이며, 총 라인 중량은 약 14톤입니다. 설계 속도는 구리 와이어 크기, 완성된 리본 치수, 주석 도금 속도 및 권취 방법에 따라 최대 150m/min에 도달할 수 있습니다. 일반적인 생산 조건에서 월 생산량은 약 60-80톤에 달할 수 있습니다.

              문의 보내기

              제품 설명

              구리선부터 완성된 버스바 리본까지

              PV 부스바 리본 생산 라인은 주로 구리선을 원료로 사용합니다. 와이어는 먼저 압연에 필요한 직경으로 인발된 후 다중 스탠드 정밀 압연을 통해 플랫 리본으로 형성됩니다. 압연 후 구리 스트립은 기계적 특성을 조정하기 위해 연속 어닐링을 거친 다음 플럭스 처리 및 용융 주석 코팅을 거칩니다. 마지막으로 완성된 리본은 자동 테이크업 시스템을 통해 스풀이나 팬케이크 코일에 감겨집니다.

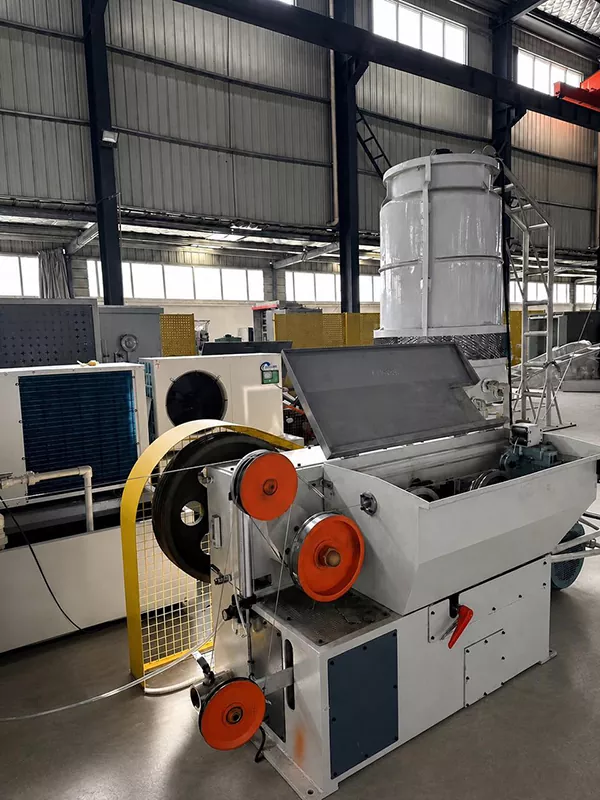

              드로잉 머신

              구리선은 다이를 통해 직경 2.6-3.0mm로 인발되어 압연 준비가 됩니다.

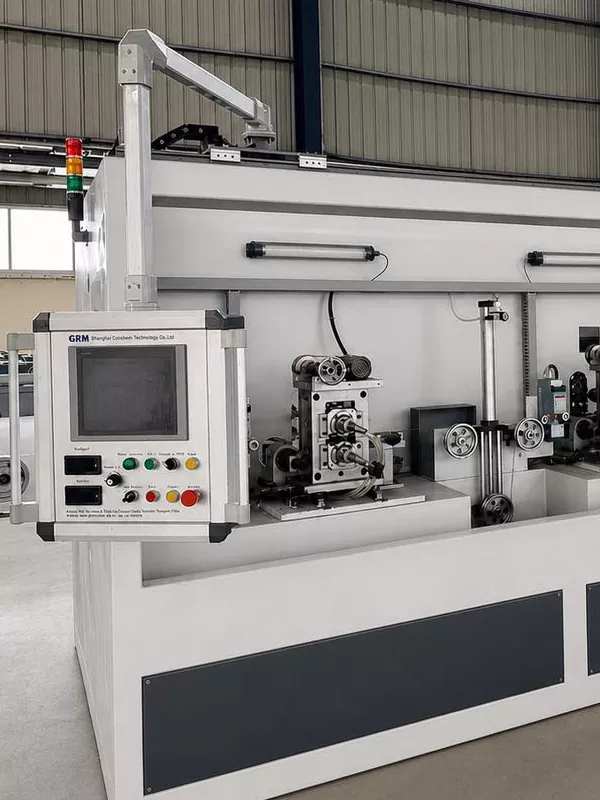

              4 롤 스탠드

              둥근 구리선은 폭과 두께를 정확하게 제어하면서 평평한 리본으로 감겨 있습니다.

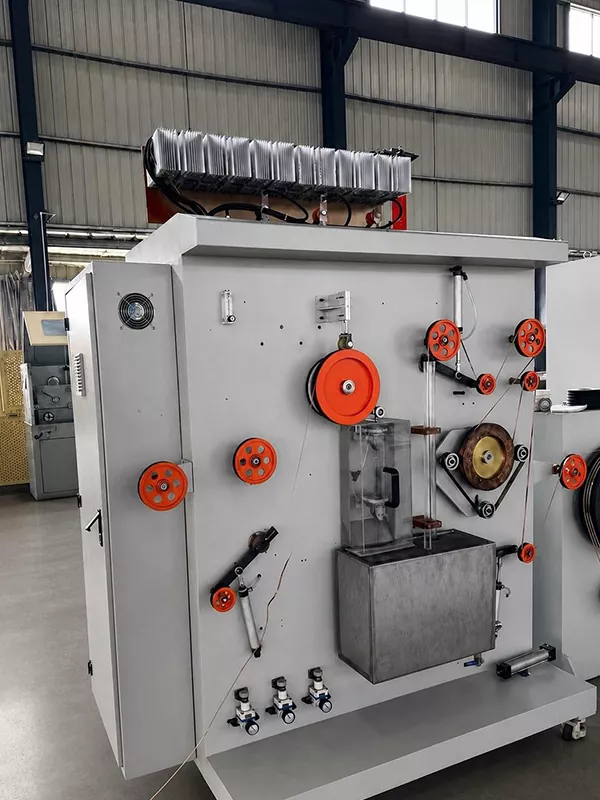

              가열 냉각

              단락 어닐링은 불활성 가스 보호 및 순환수 냉각과 함께 사용되어 구리 리본의 기계적 특성을 향상시킵니다.

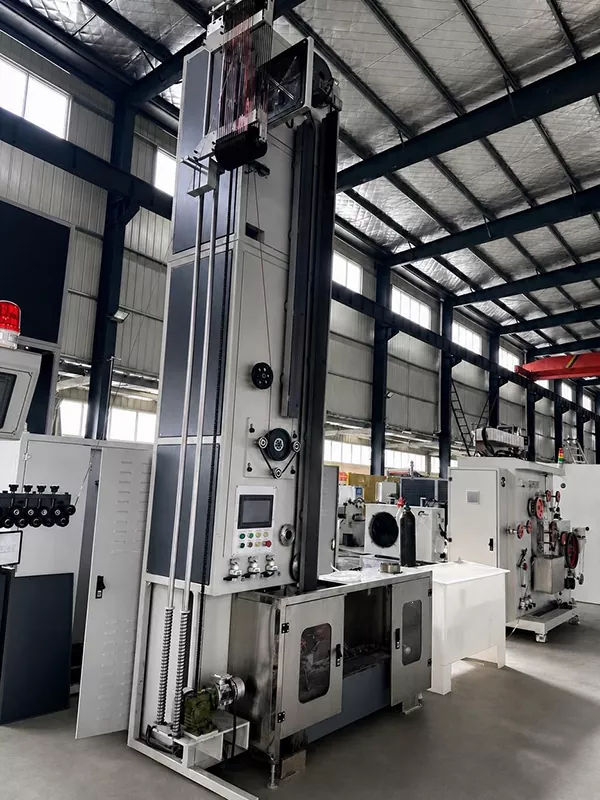

              주석 코팅

              용융 주석 코팅이 사용됩니다. 에어나이프는 주석층 두께를 제어하고, 냉각팬은 표면 품질을 안정화하는 데 도움을 줍니다. 단면 주석 코팅 두께: 0.01-0.025 mm.

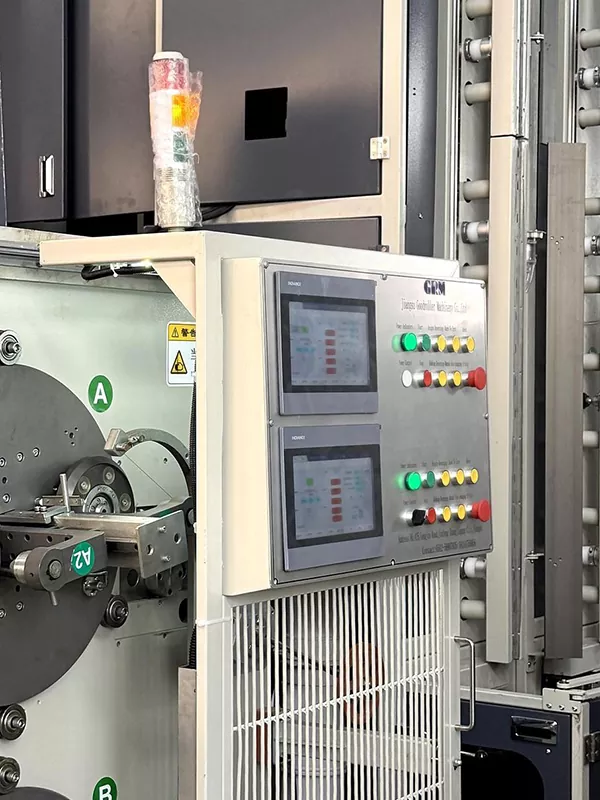

              자동코일창

              옵션 기능에는 서보 이송, 자동 스풀 변경, 자동 절단 및 자동 테이핑이 포함됩니다.

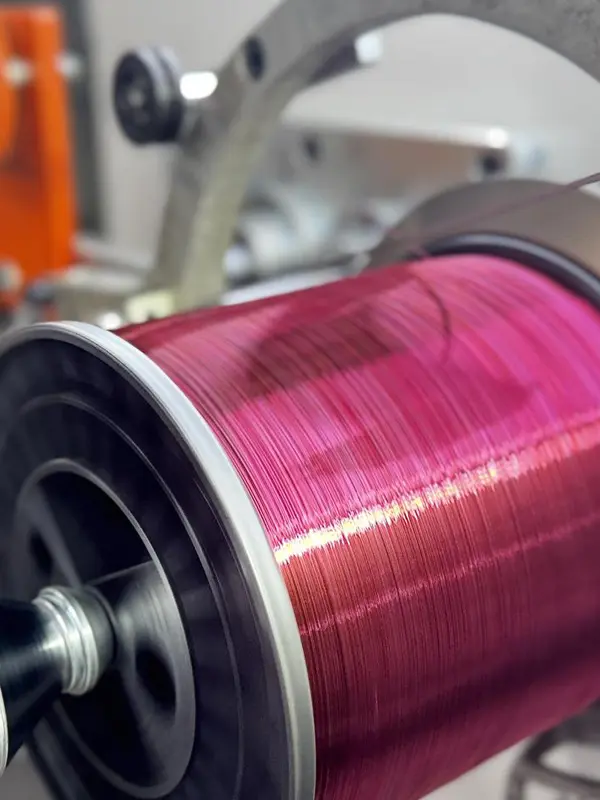

              정밀 테이크업

              스풀 와인딩: 최대 30kg.

              팬케이크 코일 권선: 선택 사항 1-2kg.

              연구개발 및 특허

              GRM은 2015년부터 PV 상호연결 리본 및 버스바 리본 제조 장비를 지속적으로 개발해 왔습니다. 이 회사는 정밀 압연, 생산 라인 통합, PV 리본 제조 공정과 관련된 여러 기술 특허를 획득했습니다.

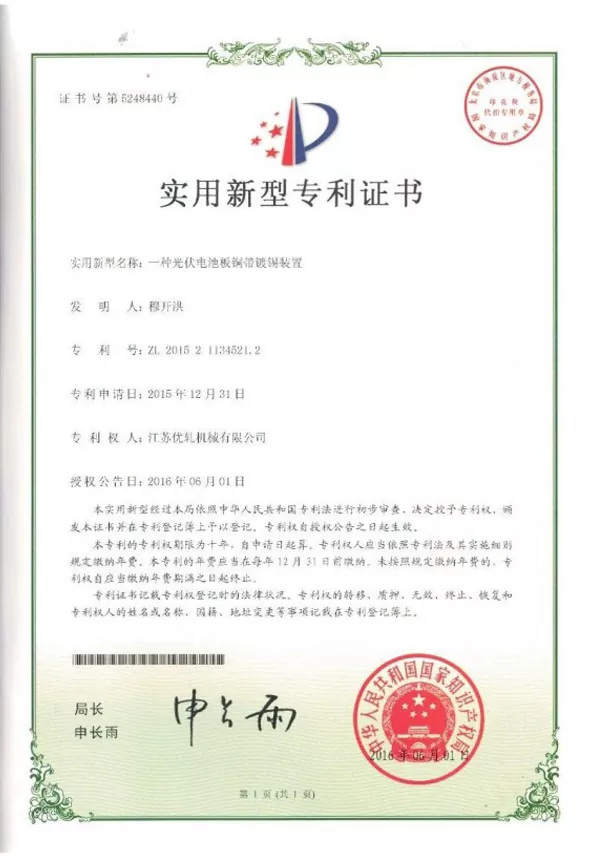

              PV 리본 제조 장비에 대한 GRM 특허 기술

              주요 특징

              • 구리선 입력부터 완성된 주석 코팅 버스바 리본 출력까지 연속 생산됩니다.
              • 치수 일관성, 코팅 균일성 및 와인딩 품질이 향상되었습니다.
              • 장력 조정 및 자동 테이크업은 생산 중단과 수동 개입을 줄이는 데 도움이 됩니다.
              • 다양한 PV 모듈 재료 요구 사항에 맞게 표준 버스바 리본과 반사형 버스바 리본 생산을 모두 지원합니다.
              • PV 리본 제조업체에 프로세스 제어, 제품 일관성 및 생산 효율성에 초점을 맞춘 통합 생산 솔루션을 제공합니다.

              자주 묻는 질문

              완성된 너비: 3-8mm.

              완성된 두께: 0.2-0.4 mm.

              폭 공차: ±0.085mm.

              두께 공차: ±0.01mm.

              인장 강도: ≥260MPa.

              항복 강도: 90-130MPa.

              이 라인은 양면 가장자리를 포함하여 리본 주위를 완전히 덮는 용융 주석 코팅을 사용합니다.

              4스탠드 압연기의 네 번째 스탠드에는 두 개의 레이저 측정 시스템이 장착되어 있는데, 하나는 폭 측정용이고 다른 하나는 두께 측정용입니다. 측정 데이터는 HMI에 표시될 수 있습니다.

              PV 부스바 리본 생산 라인은 주로 TU1 무산소 구리선용으로 설계되었습니다. 다양한 구리 합금, 제품 크기 및 특수 리본 요구 사항에 따라 맞춤형 구성을 제공할 수 있습니다.
