MBB 라운드 와이어 생산은 태양광 PV 리본 기계의 이점을 어떻게 얻습니까?

현대식 태양전지 제조 시설 내부에서는 사람의 머리카락보다 약간 두꺼운 얇은 구리선을 뽑고, 어닐링한 후 정밀한 땜납 층으로 코팅합니다. 이것은 수천 개의 개별 광전지에서 태양광 패널 가장자리까지 전류를 전달하는 중요한 상호 연결인 MBB(Multi-Busbar) 원형 와이어입니다. 이 와이어의 생산은 공차가 미크론 단위로 측정되고 일관성이 타협할 수 없는 정밀 엔지니어링의 경이로움입니다. 직경, 코팅 두께 또는 기계적 특성의 편차는 전체 태양광 패널의 효율성을 감소시킬 수 있습니다. 이것은 광전지 인터커넥트 제조의 까다로운 세계이며, 태양광 PV 리본 기계가 그 본질적인 가치를 입증하는 곳입니다.

그만큼태양광 PV 리본 기계여러 프로세스를 하나의 연속 라인으로 통합하는 전문 생산 장비입니다. 와이어를 인발하고 어닐링을 통해 인장 강도를 제어하며 균일한 납땜 코팅을 적용합니다. MBB 원형 와이어 생산 라인에 태양광 PV 리본 기계를 도입하는 것은 단순한 점진적인 개선이 아닙니다. 그것은 변화이다. 기계의 정밀 제어는 직경 변화를 줄이고, 고급 어닐링 시스템은 일관된 기계적 특성을 보장하며, 코팅 기술은 와이어 전체 길이에 걸쳐 균일한 납땜 두께를 제공합니다. 이러한 개선 사항은 고품질 MBB 원형 와이어로 직접 변환되어 결과적으로 태양광 패널의 효율성이 향상되고 생산 비용이 절감됩니다. 이 기사에서는 태양광 PV 리본 기계가 MBB 원형 와이어 생산에 이점을 제공하는 구체적인 방법을 살펴보고 이를 태양광 산업에 없어서는 안 될 도구로 만드는 엔지니어링 원리, 공정 혁신 및 실제 결과를 검토합니다.

목차

• 1. MBB 원형 와이어는 무엇이며 태양광 패널에서 왜 중요한가요?
• 2. 태양광 PV 리본 기계란 무엇이며 어떻게 작동합니까?
• 3. 정밀 도면 제어는 어떻게 와이어 직경 일관성을 향상시킵니까?
• 4. 어닐링 공정은 어떻게 일관된 기계적 특성을 보장합니까?
• 5. 코팅 균일성은 어떻게 결함을 줄이고 셀 연결을 개선합니까?
• 6. 태양광 PV 리본 기계를 사용하면 실제 생산 이점은 무엇입니까?
• 7. 자주 묻는 질문(FAQ)
• 8. 결론

1. MBB 원형 와이어는 무엇이며 태양광 패널에서 왜 중요한가요?

태양광 PV 리본 기계의 이점을 이해하려면 먼저 이 기계가 생산하는 제품인 MBB 원형 와이어를 이해해야 합니다. MBB(Multi-Busbar)는 3~4개의 더 두꺼운 평면 리본을 사용하는 기존 설계와 달리 여러 개의 얇은 와이어를 사용하여 태양 전지에서 전류를 수집하는 셀 아키텍처를 나타냅니다. 이 아키텍처는 태양전지 기술의 중요한 발전입니다. 버스바 수를 늘리면 전류 수집 경로가 단축되어 직렬 저항이 감소하고 전체 셀 효율이 향상됩니다. 와이어 자체는 일반적으로 직경 0.25mm에서 0.4mm 사이로 극도로 가늘어야 하며, 셀에 대한 연결을 용이하게 하기 위해 납땜 합금으로 코팅되어 있습니다.

MBB 원형 와이어로의 전환은 더 높은 태양전지 효율에 대한 끊임없는 추구에 의해 주도되었습니다. 더 얇고 둥근 와이어로 인해 음영이 줄어들면 셀의 집광 영역이 증가합니다. 전류 경로가 짧을수록 저항 손실이 줄어들고, 피치가 미세할수록 셀의 전기 출력을 더욱 정밀하게 제어할 수 있습니다. 이러한 이점은 전체적으로 태양광 패널의 효율성을 1~2% 향상시키며, 이는 경쟁이 치열한 태양광 시장에서 상당한 이득입니다. 그러나 MBB 원형 와이어 생산은 기존 리본보다 훨씬 더 어렵습니다. 더 작은 직경과 초정밀 직경 및 코팅 두께에 대한 요구로 인해 새로운 수준의 제조 능력이 필요합니다.

MBB 원형 와이어의 품질은 태양광 패널의 성능과 신뢰성에 직접적인 영향을 미칩니다. 직경이 일정하지 않은 와이어는 저항이 가변적이어서 핫스팟과 전력 손실이 발생합니다. 납땜 코팅이 고르지 않은 와이어는 약한 납땜 접합을 만들어 패널의 기계적 강도와 신뢰성을 저하시킵니다. 인장 강도가 잘못된 와이어는 취급 중에 파손될 수 있습니다. 이것이 바로 MBB 원형 와이어 생산이 가장 진보된 장비가 필요한 고위험 프로세스인 이유입니다. ~에강소 Goodroller 기계 유한 회사, 우리는 이러한 까다로운 요구 사항을 충족하는 태양광 PV 리본 기계를 개발하여 생산된 MBB 원형 와이어의 모든 미터가 최고 품질임을 보장합니다.

2. 태양광 PV 리본 기계란 무엇이며 어떻게 작동합니까?

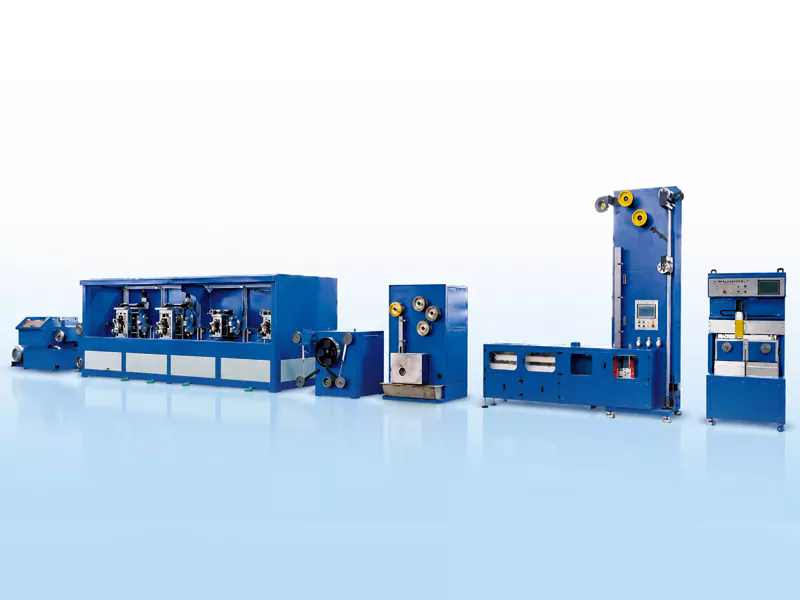

태양광 PV 리본 기계는 MBB 원형 와이어를 포함하여 태양광 패널에 사용되는 고정밀 상호 연결 와이어를 제조하도록 설계된 전문 생산 라인입니다. 단순한 와이어 드로잉 머신이 아닙니다. 이는 여러 중요한 프로세스를 하나의 연속 생산 라인에 통합하는 정교한 시스템입니다. 기계는 일반적으로 페이오프, 드로잉, 어닐링, 코팅의 네 가지 주요 단계로 구성됩니다. 이 공정은 일련의 인발 다이를 통해 공급되는 구리선 스풀로 시작되며 각 다이는 최종 사양에 맞게 직경을 줄입니다. 드로잉 공정은 와이어가 늘어나거나 부러지지 않도록 일정한 당기는 힘을 유지하는 정밀한 장력 제어 시스템에 의해 제어됩니다.

드로잉 단계 이후 와이어는 어닐링 섹션으로 들어갑니다. 어닐링은 인발 공정에서 발생하는 내부 응력을 완화하고 와이어의 연성을 복원하며 인장 강도 및 신장과 같은 기계적 특성을 제어하는 ​​열처리 공정입니다. 어닐링 섹션은 일반적으로 정확한 온도 제어 기능을 갖춘 다중 구역 가열로로 구성되어 원하는 와이어 특성을 달성하기 위해 어닐링 매개변수를 조정할 수 있습니다. 그런 다음 와이어는 코팅 단계에 들어가기 전에 냉각 섹션을 통과합니다. 코팅은 와이어에 균일한 솔더 합금 층을 적용하기 때문에 중요한 단계입니다. 코팅 공정은 일반적으로 와이어가 용융된 땜납 욕조를 통과하는 용융 방식을 사용하여 수행됩니다. 욕조의 온도와 와이어의 속도는 일정한 코팅 두께를 보장하기 위해 정밀하게 제어됩니다.

현대 태양광 PV 리본 기계의 주요 기능 중 하나는 지능형 제어 시스템의 통합입니다. 전체 생산 라인은 속도, 장력, 온도 및 코팅 두께를 조정하는 PLC(Programmable Logic Controller)에 의해 모니터링 및 제어됩니다. 이를 통해 고품질 MBB 원형 와이어에 필요한 엄격한 공차 내에서 생산 매개변수가 유지됩니다. GRM Rolling Mill의 공장에서는 정밀도, 신뢰성 및 작동 용이성에 중점을 두고 태양광 PV 리본 기계를 설계했습니다. 우리는 고객이 고품질 와이어를 일관되게 생산할 수 있는 기계를 필요로 한다는 것을 이해하고 있으며, 우리 기계는 그러한 성능을 제공하도록 제작되었습니다.

3. 정밀 도면 제어는 어떻게 와이어 직경 일관성을 향상시킵니까?

MBB 원형 와이어 생산에서 가장 중요한 매개변수는 와이어 직경입니다. 몇 미크론의 변화라도 와이어의 전기적, 기계적 특성에 영향을 미쳐 전력 손실이나 파손을 초래할 수 있습니다. 태양광 PV 리본 기계는 정밀 드로잉 다이와 고급 장력 제어의 조합을 통해 탁월한 직경 일관성을 달성합니다. 드로잉 다이는 다이아몬드나 텅스텐 카바이드와 같은 매우 단단한 재료로 만들어지며 초정밀 치수로 제조됩니다. 와이어가 각 다이를 통과함에 따라 직경이 특정 양만큼 감소합니다. 다이는 순서대로 배열되어 있으며 각 다이는 직경을 약간 더 줄입니다. 와이어는 또한 다이의 마찰과 마모를 줄이기 위해 드로잉 공정 중에 윤활 처리됩니다.

장력 제어 시스템은 직경 제어의 또 다른 핵심 구성 요소입니다. 와이어의 장력이 너무 높으면 와이어가 늘어나고 얇아집니다. 장력이 너무 낮으면 와이어가 제대로 당겨지지 않아 직경 변동이 발생합니다. 태양광 PV 리본 기계는 와이어 장력을 지속적으로 모니터링하고 드로잉 캡스턴의 속도를 조정하여 일정한 장력을 유지하는 폐쇄 루프 장력 제어 시스템을 사용합니다. 이렇게 하면 와이어가 일정한 속도로 그려져 균일한 직경이 됩니다. 와이어가 용광로를 통해 당겨지면서 어닐링 공정 중에 장력도 제어됩니다. 이는 열팽창이나 수축으로 인해 와이어가 늘어지거나 끊어지는 것을 방지합니다.

태양광 PV 리본 기계는 일반적으로 +/- 2 마이크론의 직경 공차를 달성할 수 있으며 이는 기존 와이어 드로잉 기계의 일반적인 +/- 10 마이크론보다 훨씬 더 좋습니다. 이러한 향상된 일관성은 MBB 원형 와이어에 매우 중요합니다. 일정한 직경의 와이어는 일관된 저항을 제공하여 태양전지가 최적의 효율로 작동하도록 보장합니다. 또한 솔더 조인트가 더 균일해지기 때문에 태양전지에 더 안정적으로 연결할 수 있습니다. 그 결과 더욱 안정적이고 효율적인 태양광 패널이 탄생하게 되었습니다. 우리 공장은 이러한 엄격한 공차를 달성할 수 있는 독점적인 장력 제어 시스템을 개발하여 고객에게 차세대 태양전지에 필요한 고품질 MBB 원형 와이어를 제공합니다.

4. 어닐링 공정은 어떻게 일관된 기계적 특성을 보장합니까?

직경이 중요하지만 MBB 원형 와이어의 기계적 특성(인장 강도, 연성 및 신장률)도 똑같이 중요합니다. 이러한 특성은 태양광 패널의 취급, 납땜 및 서비스 수명 동안 와이어의 성능을 결정합니다. 와이어가 너무 뻣뻣하면 취급하기 어렵고 납땜 과정에서 파손될 수 있습니다. 와이어가 너무 부드러우면 늘어지거나 쉽게 손상될 수 있습니다. 어닐링 공정은 이러한 특성을 제어하는 ​​역할을 합니다. 인발하는 동안 구리선은 가공 경화되어 더 단단해지고 부서지기 쉽습니다. 어닐링 공정은 와이어를 특정 온도로 가열한 다음 천천히 냉각하여 금속 입자를 재결정화하고 내부 응력을 완화하고 와이어의 연성을 복원합니다.

태양광 PV 리본 기계에서 어닐링 섹션은 정밀하게 제어되는 다중 구역 용광로입니다. 와이어는 원하는 어닐링 프로파일을 얻기 위해 각각 다른 온도의 여러 구역을 통과합니다. 퍼니스를 통과하는 와이어의 온도와 속도가 최종 기계적 특성을 결정합니다. 퍼니스에는 일반적으로 고온 공정 중 와이어의 산화를 방지하기 위해 질소나 수소와 같은 보호 분위기가 장착되어 있습니다. 퍼니스 뒤의 냉각 섹션도 특정 냉각 속도를 달성하도록 설계되었으며, 이는 입자 구조와 기계적 특성에 더욱 영향을 미칩니다.

구체적인 예를 살펴보겠습니다. MBB 원형 와이어의 인장 강도는 일반적으로 25~35kg/mm²입니다. 와이어를 28kg/mm²의 인장 강도로 어닐링하면 와이어의 연성이 좋아 취급이 용이합니다. 와이어가 덜 어닐링된 경우 인장 강도가 40kg/mm²가 되어 와이어가 부서지기 쉽습니다. 와이어가 과도하게 어닐링되면 인장 강도가 20kg/mm²로 떨어져 와이어가 너무 부드러워질 수 있습니다. 태양광 PV 리본 기계의 정밀한 온도 제어는 어닐링 공정이 반복 가능하고 일관되도록 보장하여 제조업체가 필요한 정확한 기계적 특성을 가진 와이어를 생산할 수 있도록 합니다. Jiangsu Goodroller Machinery Co., Ltd.에서는 태양광 PV 리본 기계의 어닐링 섹션 설계에 대한 광범위한 경험을 보유하고 있어 고객이 필요한 특성을 갖춘 MBB 원형 와이어를 생산할 수 있도록 보장합니다.

5. 코팅 균일성은 어떻게 결함을 줄이고 셀 연결을 개선합니까?

MBB 원형 와이어 생산의 마지막 중요한 단계는 솔더 코팅을 적용하는 것입니다. 코팅은 두 가지 목적으로 사용됩니다. 구리선을 부식으로부터 보호하고 태양전지에 대한 연결을 용이하게 합니다. 코팅은 균일하고 정확한 두께로 도포되어야 합니다. 코팅이 너무 얇으면 적절한 보호 기능을 제공하지 못하거나 양호한 납땜 접합을 형성하지 못할 수 있습니다. 코팅이 너무 두꺼우면 와이어의 전도성이 감소하고 생산 비용이 증가할 수 있습니다. 태양광 PV 리본 기계는 와이어가 용융된 납땜 욕조를 통과하는 용융 코팅 공정을 사용합니다. 땜납은 일반적으로 주석-납 또는 주석-납-은 합금이지만 무연 합금도 사용됩니다. 원하는 코팅 두께를 달성하기 위해 조의 온도와 와이어의 속도를 정밀하게 제어합니다.

코팅의 균일성은 여러 메커니즘을 통해 달성됩니다. 와이어는 사전 세척되고 납땜 욕조에 들어가기 전에 종종 플럭스되어 젖음성이 양호해집니다. 수조 온도는 일정한 점도와 표면 장력을 유지하기 위해 +/- 2°C 이내로 제어됩니다. 와이어는 제어된 각도로 욕조에서 빼내는데, 이는 과도한 땜납을 제거하는 데 도움이 됩니다. 그런 다음 코팅된 와이어는 에어나이프 또는 세라믹 와이퍼 세트와 같은 와이핑 시스템을 통과하여 과도한 땜납을 제거하고 균일한 코팅을 보장합니다. 최종 코팅된 와이어는 냉각되어 테이크업 스풀에 감겨집니다.

다음 표에는 태양광 PV 리본 기계의 코팅 섹션에 대한 주요 프로세스 매개변수가 요약되어 있습니다.

Solar PV Ribbon Machine이 제공하는 균일한 코팅은 태양광 패널의 신뢰성에 필수적입니다. 일관된 코팅은 와이어와 태양전지 사이의 솔더 접합이 강하고 균일하도록 보장하여 우수한 전기적 접촉과 기계적 강도를 제공합니다. 이렇게 하면 태양광 패널이 고장날 위험이 줄어듭니다. Jiangsu Goodroller Machinery Co., Ltd.에서는 최고 품질의 코팅을 제공하기 위해 태양광 PV 리본 기계의 코팅 섹션을 최적화하여 고객의 MBB 원형 와이어가 가장 까다로운 요구 사항을 충족하도록 보장합니다.

6. 태양광 PV 리본 기계를 사용하면 실제 생산 이점은 무엇입니까?

MBB 원형 와이어 생산을 위한 태양광 PV 리본 기계의 채택은 다양한 유형의 생산 이점을 제공합니다. 이러한 이점은 수율 증가, 제품 품질 향상, 생산 비용 절감 측면에서 측정할 수 있습니다. 태양광 PV 리본 기계가 생산 공정을 개선하는 구체적인 방법을 살펴보겠습니다. 가장 중요한 이점 중 하나는 폐기율 감소입니다. 태양광 PV 리본 기계, 특히 폐쇄 루프 제어 시스템의 정밀도는 직경 변화, 어닐링 불일치 및 코팅 결함을 최소화합니다. 그 결과 사양을 충족하는 와이어의 비율이 높아져 폐기해야 하는 와이어의 양이 줄어듭니다.

또 다른 이점은 생산 속도의 증가입니다. 현대식 태양광 PV 리본 기계는 분당 10-30미터의 속도로 작동할 수 있으며 이는 기존 기계보다 훨씬 빠릅니다. 기계의 신뢰성과 결합된 고속 작동은 생산 라인의 전체 처리량을 증가시킵니다. 이를 통해 제조업체는 추가 생산 라인에 투자할 필요 없이 증가하는 MBB 원형 와이어 수요를 충족할 수 있습니다. 태양광 PV 리본 기계는 또한 향상된 공정 제어 기능을 제공하므로 제조업체는 원자재나 작동 조건의 변화에 ​​관계없이 일관된 특성을 지닌 와이어를 생산할 수 있습니다. 이를 통해 빈번한 공정 조정 및 품질 점검의 필요성이 줄어들어 효율성이 더욱 향상됩니다.

태양광 PV 리본 기계를 사용할 때의 실제 이점은 다음 표에 설명되어 있으며, 이는 일반적인 기존 생산 라인의 성능을 태양광 PV 리본 기계가 장착된 라인과 비교합니다.

이 수치는 태양광 PV 리본 기계가 단지 점진적인 개선이 아니라는 것을 보여줍니다. 이는 MBB 원형 와이어 생산의 단계적 변화입니다. 향상된 정밀도, 더 빠른 속도, 더 낮은 불량률이 결합되어 생산량이 크게 증가하고 생산 비용이 절감됩니다. MBB 원형 와이어 제조업체의 경우 태양광 PV 리본 기계에 투자하는 것은 경쟁력과 수익성을 향상시킬 수 있는 전략적 움직임입니다. GRM Rolling Mill에 있는 우리 공장은 고객에게 최고 품질의 태양광 PV 리본 기계를 제공하여 고객이 이러한 실제 생산 이점을 얻을 수 있도록 돕기 위해 최선을 다하고 있습니다.

7. 자주 묻는 질문(FAQ)

질문 1: 태양광 PV 리본 기계는 어떤 와이어 직경을 생산할 수 있습니까?

답변: 일반적인 태양광 PV 리본 기계는 일반적으로 0.20mm에서 0.50mm까지 다양한 직경의 MBB 원형 와이어를 생산할 수 있습니다. 특정 직경 범위는 기계 구성과 사용되는 다이에 따라 다릅니다. Jiangsu Goodroller Machinery Co., Ltd.의 당사 공장은 특정 직경을 생산하도록 맞춤 설정할 수 있는 기계를 제공하며, 다양한 크기에 맞는 툴링도 제공할 수 있습니다. MBB 원형 와이어의 가장 일반적인 직경은 0.25mm, 0.30mm, 0.35mm이지만 필요에 따라 기계를 다른 크기에 맞게 조정할 수 있습니다.

질문 2: Solar PV Ribbon Machine은 어떤 유형의 솔더 코팅을 적용할 수 있습니까?

응답: 태양광 PV 리본 기계는 표준 주석-납(SnPb) 합금, 무연 합금(예: SnAgCu, SnBi 및 SnAg) 및 맞춤형 합금을 포함한 다양한 납땜 코팅을 적용할 수 있습니다. 코팅 유형은 솔더욕의 구성에 따라 결정됩니다. 이 기계는 수조 온도와 와이어 속도를 조정하여 다양한 납땜 합금으로 작동하도록 설계되었습니다. 우리 공장은 귀하의 특정 용도에 가장 적합한 코팅 합금에 대한 지침을 제공하고 필요한 장비를 공급할 수 있습니다.

질문 3: 태양광 PV 리본 기계는 다양한 와이어 재료를 어떻게 처리합니까?

답변: 태양광 PV 리본 기계는 주로 광전지 상호 연결 와이어의 표준 재료인 구리 와이어용으로 설계되었습니다. 그러나 기계는 공정 매개변수를 적절하게 조정하여 은도금 구리 또는 알루미늄과 같은 다른 재료도 처리할 수 있습니다. 드로잉 및 어닐링 공정은 다양한 재료에 따라 수정되어야 하며 코팅 공정은 특정 솔더 합금에 맞게 조정되어야 합니다. 우리 공장에서는 특정 와이어 재료 및 코팅 요구 사항을 처리하기 위해 기계를 맞춤화할 수 있습니다.

질문 4: 태양광 PV 리본 기계의 유지 관리 요구 사항은 무엇입니까?

대답: 태양광 PV 리본 기계는 최소한의 유지 관리로 안정적인 작동을 위해 설계되었습니다. 일상적인 유지 관리에는 드로잉 다이 청소, 장력 제어 시스템 점검, 벨트 및 베어링 상태 모니터링이 포함됩니다. 어닐링로는 온도 센서의 주기적인 검사와 교정도 필요합니다. 납땜 욕조에는 납땜 합금을 정기적으로 청소하고 보충해야 합니다. 우리 공장에서는 고객이 기계를 최고 성능으로 계속 작동할 수 있도록 포괄적인 유지 관리 매뉴얼과 기술 지원을 제공합니다.

질문 5: 태양광 PV 리본 기계의 일반적인 수명은 얼마나 됩니까?

대답: 고품질 태양광 PV 리본 기계는 유지 관리 수준 및 작동 조건에 따라 10-15년 이상의 서비스 수명을 가질 수 있습니다. 시간이 지남에 따라 교체가 필요할 수 있는 주요 구성 요소에는 인발 다이, 어닐링로 가열 요소 및 납땜 조 구성 요소가 포함됩니다. Jiangsu Goodroller Machinery Co., Ltd.의 공장에서는 기계가 전체 서비스 수명 동안 안정적으로 계속 작동할 수 있도록 다양한 예비 부품과 기술 지원을 제공합니다.

8. 결론

태양광 PV 리본 기계는 고품질 MBB 원형 와이어 생산에 필수적인 도구입니다. 정밀한 드로잉, 제어된 어닐링 및 균일한 코팅 기능을 통해 제조업체는 탁월한 일관성으로 와이어를 생산할 수 있으며, 이는 스크랩 감소, 생산 속도 증가 및 더 나은 최종 제품으로 이어집니다. 제조업체는 태양광 PV 리본 기계에 투자함으로써 생산 비용을 절감하고 환경 영향을 개선하는 동시에 고효율 태양광 패널에 대한 증가하는 수요를 충족할 수 있습니다. Solar PV Ribbon Machine의 이점은 생산 라인을 넘어 확장됩니다. 이는 보다 효율적이고 안정적인 태양광 패널 개발에 기여하여 지속 가능한 에너지 미래로의 전환을 가속화합니다.

강소 Goodroller 기계 유한 회사에서는 태양광 상호 연결 와이어 생산 기술을 발전시키는 데 최선을 다하고 있습니다. 당사의 태양광 PV 리본 기계는 정밀도, 신뢰성 및 작동 용이성을 염두에 두고 설계되어 고객이 최고 품질의 MBB 원형 와이어를 생산할 수 있도록 보장합니다. 당사 기계에 대해 자세히 알아보고 해당 기계가 귀하의 생산 작업에 어떤 이점을 줄 수 있는지 알아보려면 당사에 문의하시기 바랍니다.

지금 Jiangsu Goodroller Machinery Co., Ltd.에 문의하세요.태양광 PV 리본 기계가 어떻게 MBB 원형 와이어 생산을 변화시킬 수 있는지 알아보십시오.
