정밀동평선용 인발 및 압연라인 일체화

GRM의 정밀 구리 평선용 통합 드로잉 및 압연 라인은 와이어 드로잉, 정밀 압연, 온라인 측정 및 자동 권취를 하나의 연속 공정으로 통합한 맞춤형 구리 평와이어 생산 솔루션입니다. 변압기 도체, CTC 도체 제조, 에나멜 처리된 직사각형 와이어 및 EV 모터 플랫 와이어 생산을 위해 설계된 이 라인은 최대 400m/min의 속도를 달성합니다. 이 통합 시스템은 효율성을 향상시키고 자재 취급을 줄입니다.

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

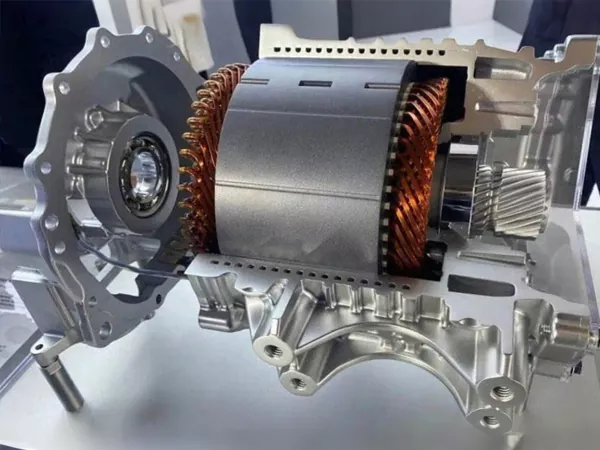

GRM 통합 드로잉 및 압연 라인은 와이어 드로잉, 정밀 압연, 온라인 측정 및 자동 테이크업을 하나의 연속 생산 공정으로 결합합니다. 이 시스템은 자석 와이어, 변압기 도체, CTC 도체 및 EV 모터 애플리케이션에 사용되는 고정밀 구리 플랫 와이어를 제조하도록 설계되었습니다.

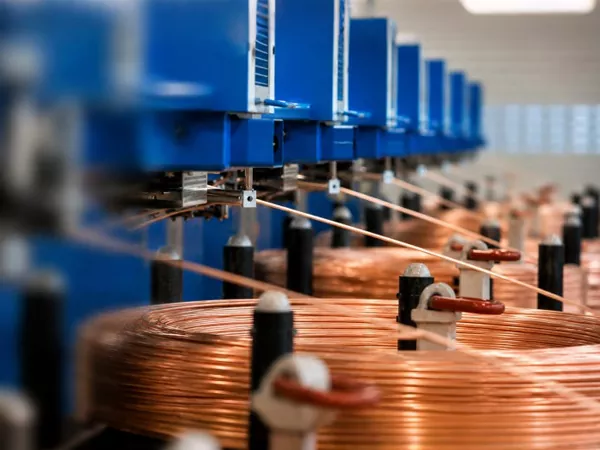

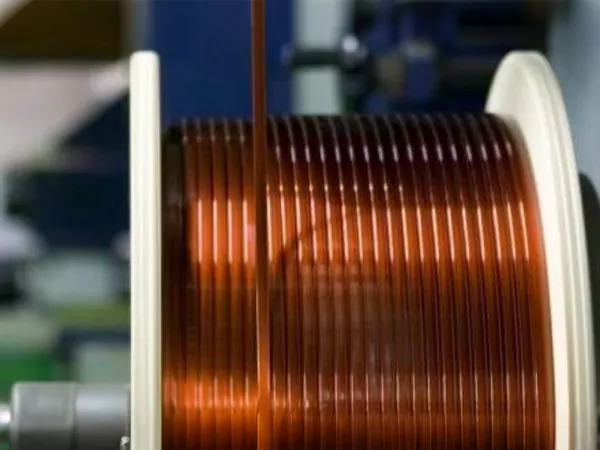

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM 통합 플랫 와이어 생산 라인은 연속적인 작업을 위해 설계되었습니다.구리선을 정밀 평면 도체로 가공엄격한 치수 공차와 우수한 표면 품질을 갖추고 있습니다.

드로잉 및 압연 공정을 하나의 생산 시스템으로 통합함으로써 라인은 생산 효율성을 크게 향상시키는 동시에 수동 처리를 줄이고 긴 생산 주기 동안 안정적인 제품 일관성을 유지합니다.

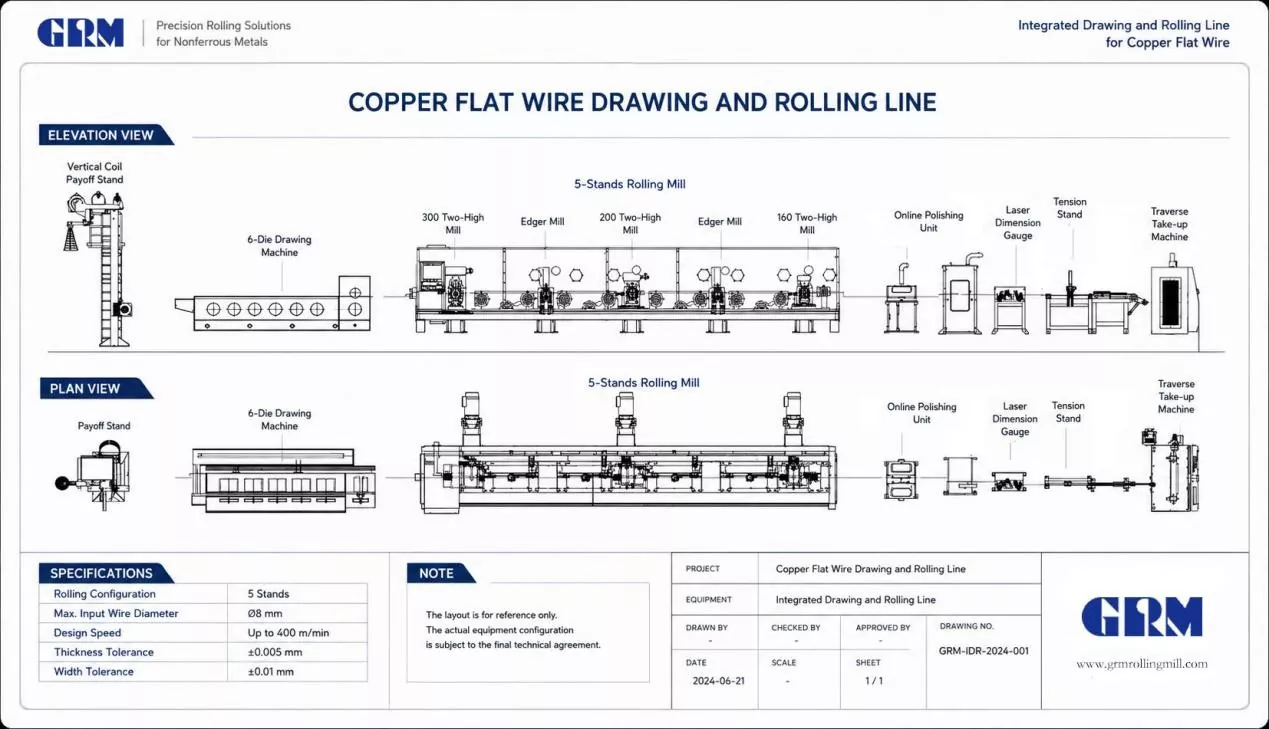

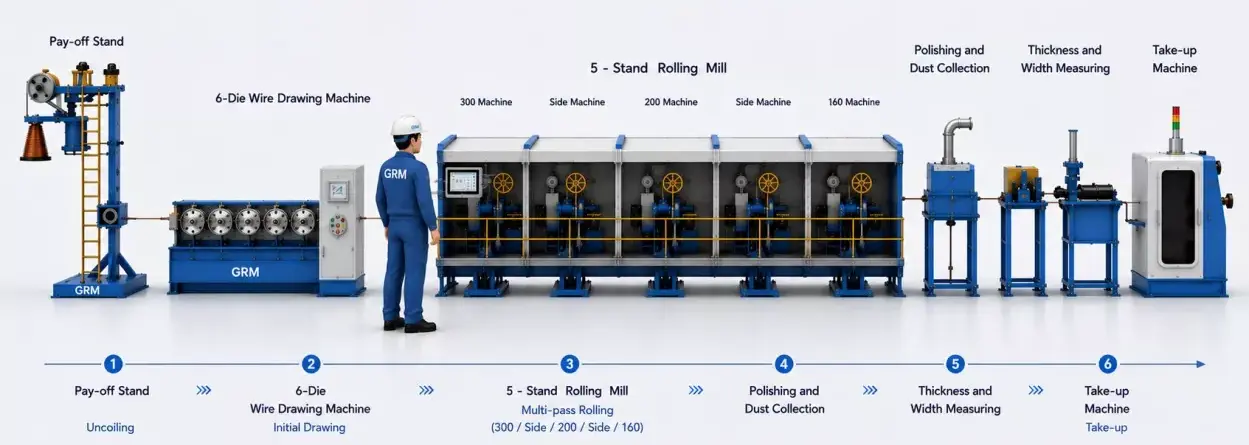

Integrated copper flat wire drawing and rolling line production process

유연하고 효율적인 디자인

수직 코일 지불 스탠드: 1세트

DLF6D/500 6개 다이 드로잉 머신: 1세트

두 개의 롤 정밀 압연기: 3세트

사이드 롤링 밀: 2세트

온라인 연마 및 집진 장치: 1세트

온라인 두께 및 너비 측정 장치: 1세트

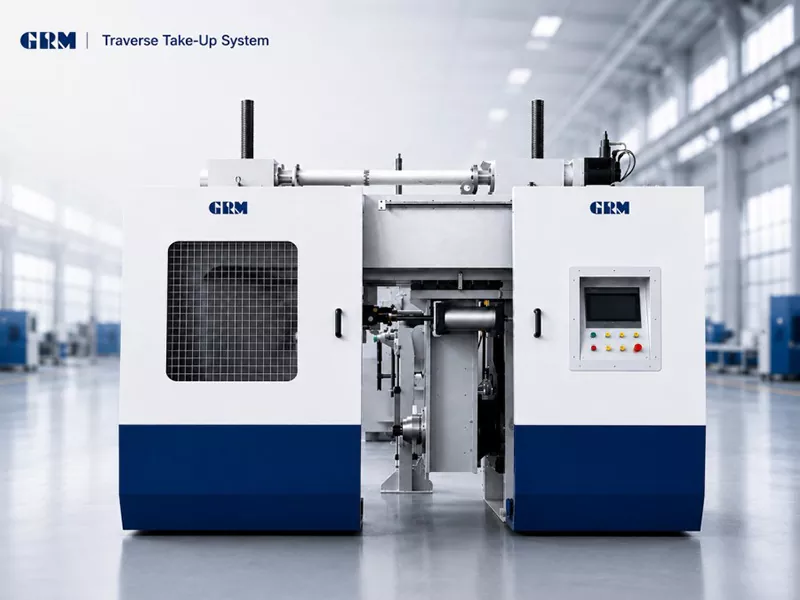

가로 테이크업 기계: 1세트

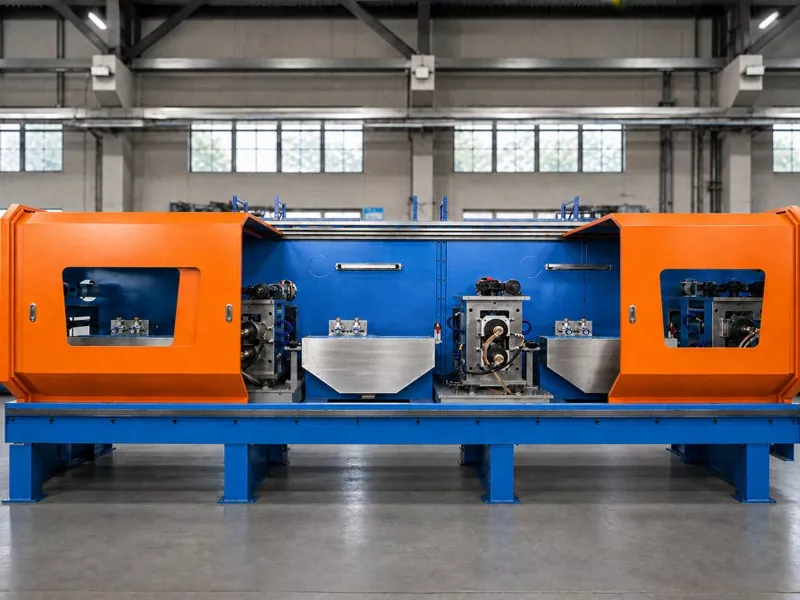

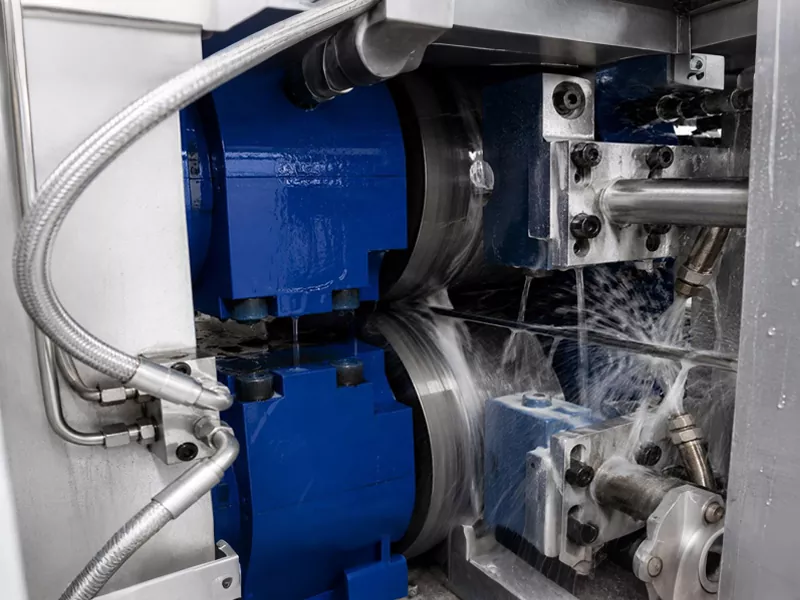

Two-roll precision rolling mill on copper flat wire production line

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

구리선 생산을 위한 완전한 라인

정밀 구리 플랫 와이어용 통합 드로잉 및 압연 라인은 전기 도체 생산에서 높은 치수 정밀도를 요구하도록 설계되었습니다. 최대 속도 400m/min으로 구리 평선의 대규모 연속 제조에 적합합니다.

기존의 독립형 압연 공정과 비교하여 통합 라인은 중간 자재 처리를 제거하고 전체 생산 실행에 걸쳐 탁월한 치수 일관성을 보장합니다.

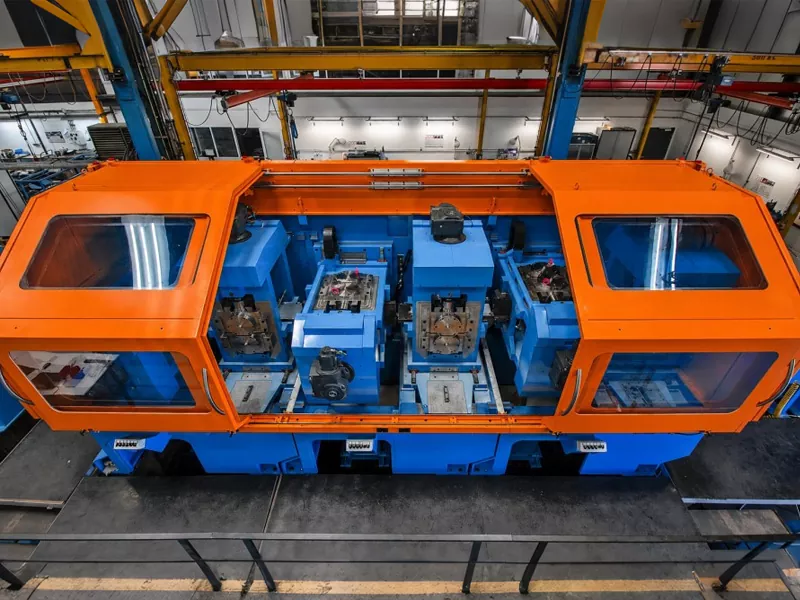

GRM integrated copper flat wire production line with 5-stand rolling mill

* 생산 라인 프로세스는 고객 제품 크기에 따라 맞춤화될 수 있습니다.

기술 사양

구성 5단 압연기		GRM
최초의 2단 밀	Ømm	300
퍼스트 에저 밀	Ømm	155
두 번째 2단 밀	Ømm	200
세컨드 에저 밀	Ømm	155
세 번째 2단밀	Ømm	160
설계 속도	m/분	400
최대 인텔 와이어	Ømm	8
완성 공차	mm	두께：±0.005 폭：±0.01
일반적인 완제품 플랫 와이어 크기 범위	mm	두께: 2.0-12 폭: 0.5-4.0
